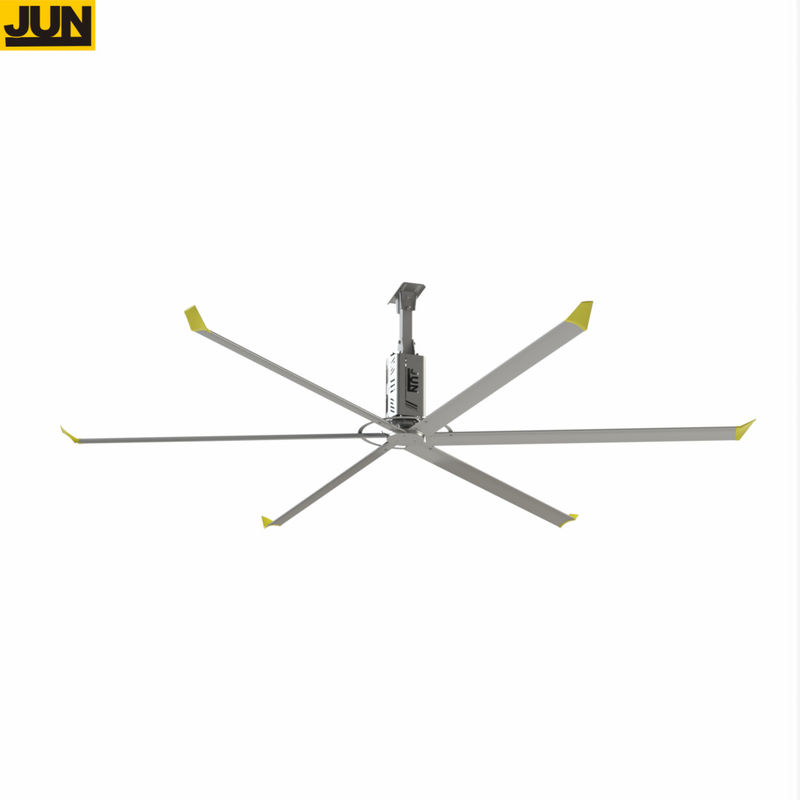

Описание продукта
Ветер, дующий от большого промышленного потолочного вентилятора, ощущается как естественная система ветра, скорость ветра - это просто лучшее прохладное ощущение человеческой кожи.обеспечить персоналу подходящую рабочую среду в жаркое лето, поэтому повысить эффективность производства.
Функция вентилятора:
1)вентиляция
Вентилятор улучшает воздушный обмен в целом пространстве, его идеальный оптимизированный дизайн может производить 2-3 м / с скорость трехмерного ветра, и заставляет вас чувствовать, как наслаждаться естественной системой ветра.Это способствует рассеиванию дыма.Для улучшения качества рабочей зоны, создания здоровой, сухой и безопасной рабочей среды, повышения эффективности работы.
2)удобство
Это удобство в эксплуатации, система управления принимает новейшую бесполюсную систему управления преобразователем частоты.Гуманизированный интерфейс работы также позволяет наслаждаться красотой электронных и механических достичь жизни.- Обезвоживание
Поскольку он может производить большой объем воздуха, эффективно способствовать циркуляции воздуха, так что влага хорошо рассеивается, значительно снижая вероятность возникновения проблем, таких как клопы, грибки и так далее.
4)Красивая и прочная
После сложной обработки поверхности,продукт может избежать боли периодической очистки,соотношение затрат и эффективности является самым высоким,жизнь каждого вентилятора может достичь более 10 лет.- энергосбережение
Номинальная мощность двигателя на вентиляторе составляет 1,5 кВт, каждый вентилятор может покрыть 1000 квадратных метров рабочей площади, 8 часов в день, это всего 10 градусов энергопотребления,по сравнению с обычными небольшими вентиляторами и кондиционерами с высоким энергопотреблением, большой промышленный потолочный вентилятор можно назвать модель энергосбережения, может значительно снизить ваши эксплуатационные затраты.
принцип работы:
Большой потолочный вентилятор - это серия продуктов, специально разработанных для экономии энергии, улучшения рабочей среды.охлаждение не единственный способ достичь эффекта охлаждения и комфортаПлощадь вентилятора определяется его диаметром, но не имеет ничего общего с его скоростью.Промышленный вентилятор с большим диаметром и низкой скоростью сочетает все эти характеристики..
После долгих лет глубоких исследований и исследований, путем интеграции зарубежных передовых авиационных технологий, мы Dai Sen разработали вид лопастей винтовки с выдающимися характеристиками,Он соответствует непрерывному и тихому ветру путем медленного вращения.Большой объем воздушного потока, генерируемого его уникальными и высокоэффективными лопастями, толкает вниз, таким образом создается почти идеальный выхлопный двигатель.
Он подталкивает большой объем воздушного потока к земле и создает определенный высокоуровневый воздушный поток, движущийся горизонтально, таким образом, создает общую циркуляцию воздуха.Преимущество заключается в общем покрытии земли и трехмерной циркуляции воздуха.
Скорость ветра, вырабатываемая"Большой промышленный потолочный вентилятор"Это примерно 1-3 м/с, полностью рассчитано в зависимости от лучшего ощущения охлаждения, когда воздушный поток проходит через человеческую кожу. Слишком сильный воздушный поток заставляет людей чувствовать себя раздражительными, чувствовать, что они вдыхаются непосредственно,Слишком высокая скорость воздушного потока также делает людей головокружительными.Только испарение кожи сочетается со скоростью ветра, может украсить людей.'Чувство охлаждения.
"Дэйзен"Технический стандарт промышленных потолочных вентиляторовОбщийНомер модели ----------------------------------------------------------------------------------DS-7.3Режим работы -------------------------------------------------------------------------------------------------------------------------- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --Диаметр -------------------------------------------------------------------------------------------- 24 футов / 7,3 метраСтиль лезвия --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------Количество лопастей ------------------------------------------------------------ 6Номинальная лошадиная сила ---------------------------------------------------- 2,0 л.с. / 1,5 кВтВешальная масса (в среднем) ---------------------------------------------------------- 156 кгМасса груза (включая контрольную коробку, оборудование для монтажа) (среднее) 186 кгМаксимальная дБ (* Значения dB получены путем испытаний. Значения для конкретных приложений/установки могут варьироваться.Производительность (при максимальной скорости)Перемещение (фвд, дуновение вниз) ---------- 16800 CMM (( м3/мин)Максимальная скорость 50 оборотов в минутуИспользование энергии @ Максимальная скорость ----------------------- 1,5 кВтЭффективность @ 100% Максимальная скорость ------------------------------------------ 8.53CMM/WattМаксимальная эффективная площадь(варьируется в зависимости от разной высоты установки, а также под препятствиями)---- 600-1400 м2Типичное промышленное расстояние ---------------------------------------------12-40 метровМонтаж оборудованияСтандартная установкаУниверсальный I-Beam Clamp с вращающимся соединением и 250 мм падающейГлюлам монтаж (необязательно) скобки с/ вращающимся суставом &200MM DropДополнительные расширения капель (Puyou)--------- До 2 м в 20 смДвигательДвигатель передач --------------------------------------------------- CV40-30-1500конструкция подшипника ------------------------------------------------------- SKF подшипник для тяжелой нагрузкиПродолжительность -------------------------------------------------------------------- 12 летHP ----------------------------------------------------------- 2 / 1,5 кВтТемпература окружающей среды -------- -20 °C до +40 °CКласс изоляции HКласс защитыРабочее состояние непрерывное S 1Фактор обслуживания 0,8/0.78Коробка передачТип ------------------------------------------------------------ 2-ступенчатый спиральныйПродолжительность эксплуатацииКонтрольная панель двигателя (MCP)Стандартная мощность и максимальная амперность -------------------- --220В 2Ø (16А) или 380Ø (320А)Силовой индикатор--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------РЧ-линейный фильтрВоздушный отключатель Шнайдер 220V1Ø 16A 380V3Ø16AКабель двигательного привода VFD -----------------RVV1*Преобразователь частотыбесполюсный регулятор частоты,(1.5 кВт) по напряжению 380 В/220 ВКомпоненты безопасностивинтовой винтмеханическая противовыпадающая конструкциястальные кабели, покрытые пластмассойСцепления для удержания лезвия (6), кабель безопасности, провода для подтягивания (только для потолка)высокопрочные винты и антискользящие гайки в 8 штук.8,10.9, 12,9 степени для различных конструкций.ГарантияГодовая гарантия на двигатель, лезвие, коробку передач и панель управления.Модель продукта
| | Модель | Напряжение | Сила | Диаметр | Максимальная скорость | Объем | Шумуровень | Вес |
| Фэншэнь сеиры | ДС-7.3 | 220V/380V | 1.5 кВт | 7.3M | 50 | 16800 м3/мин | ≤60 | 156 кг |
| ДС-6.6 | 220V/380V | 1.5 кВт | 6.6M | 55 | 12862 м3/мин | ≤60 | 151 кг |
| ДС-6.0 | 220V/380V | 1.5 кВт | 6.0M | 60 | 12261 м3/мин | ≤60 | 148 г |
| ДС-5.4 | 220V/380V | 1.5 кВт | 5.4М | 65 | 11963 м3/мин | ≤60 | 144 кг |
| Фэнксингсерии | ДС-4.8 | 220 В | 0.75 кВт | 4.8M | 75 | 10675 м3/мин | ≤40 | 60 кг |
| ДС-4.2 | 220 В | 0.52 кВт | 4.2M | 85 | 5213 м3/мин | ≤40 | 56 кг |
| ДС-3.6 | 220 В | 0.40 кВт | 3.6M | 95 | 3326 м3/мин | ≤40 | 52 кг |
| ДС-3.0 | 220 В | 0.35 кВт | 3.0M | 120 | 2673 м3/мин | ≤40 | 48 кг |
Конфигурация ключевого компонента
★Устройство привода•ФэншэньСерийный вентилятор использует тайваньский/немецкий двигатель коробки передач
•Фэнксингсерия принимает первый в отрасли не углеродный щетка, большой крутящий момент, двигатель постоянного тока, заменяя традиционный редуктор скорости двигателя, реализуя высокую интеграцию,повышение надежности и эффективности передачи
★Устройство управления
•Фэншэньсерии вентилятор принимает Тайвань / Германия бренд инверторбез ступенейизменение скорости (необязательно взрывозащитный контроллер) для настройки выключателяперенапряжениезащита от перегрузки, охлаждающий вентилятор и другие компоненты
•Фэнксингсерии вентилятор принимает специальный бесшмутный контроллер ★лопатка вентилятора•Материал лезвия вентилятора принимает магниевую алюминиевую сплав Т6 обработки, коррозионная стойкость, высокая прочность, высокая прочность
•Продвинутое программное обеспечение для моделирования жидкости (CFD) для моделирования и испытания в аэродинамической трубе;
•С функцией задержки запуска, нагрузка и удар двигателя значительно снижаются, и срок службы длинныйЭр
★Компоненты конструкции•Структурные детали сформированы лазером Q235B, изгибая структуру жесткости, и самая толстая часть составляет 8 мм.
•Для болтов используются высокопрочные болты из сплавной стали и антискользящие гайки.
•Структура стальной проволоки и решетка для стабилизации вентилятора от падения
• Интегрированное шасси может предотвратить риск перелома, сцепление анти падения конструкции может избежать дефектов винта, шасси может быть сброшен,конструкция расположения отверстий фанеры может предотвратить скольжение, регулируемая структура подходит для любых условий установки, а дуговой регулируемый дырки талии может быть регулирована, чтобы обеспечить плоскость уровня лопатки шасси
Сравнение трех методов охлаждения на 1000 квадратных метров| Режим охлаждения | Количество | Мощность/единица | Высокая мощность | Общее сравнение |
| Центральный кондиционер | 1 | 80 кВт | 80 кВт | Стены, двери и окна завода должны быть изолированы.и стоимость обслуживания замены фильтра и добавления хладагента высока |
| Традиционный промышленный веер | 40 | 00,3 кВт | 12 кВт | Установка традиционных настенных вентиляторов ограничена стенами и колоннами.Не безопасно смешивать волосы сотрудников с лезвиями вентилятора., который занимает небольшое пространство и имеет короткий срок службы |
| 7.3Mбольшой промышленный потолочный вентилятор | 1 | 1.5 кВт | 1.5 кВт | Большая площадь покрытия, длительный срок службы, низкие затраты на техническое обслуживание, установка не занимает площади мастерской, безопасность и охрана окружающей среды |
Поток воздуха вентилятора
Типичные приложения клиентов
